مقاوم للماء والغبار بمعيار IP65
تركيب داخلي وخارجي، يتحمل المطر والغبار والظروف الجوية القاسية.
توسعة بالتوازي حتى 6 وحدات
ترقية مرنة للطاقة من المنازل إلى مشاريع التخزين التجارية الصغيرة.
تتبع شمسي مزدوج MPPT
استفادة عالية من الطاقة الشمسية، نطاق واسع لجهد الألواح الكهروضوئية.
توافق متعدد للبطاريات
يعمل مع بطاريات LiFePO4 والرصاص الحمضي والهلامية.

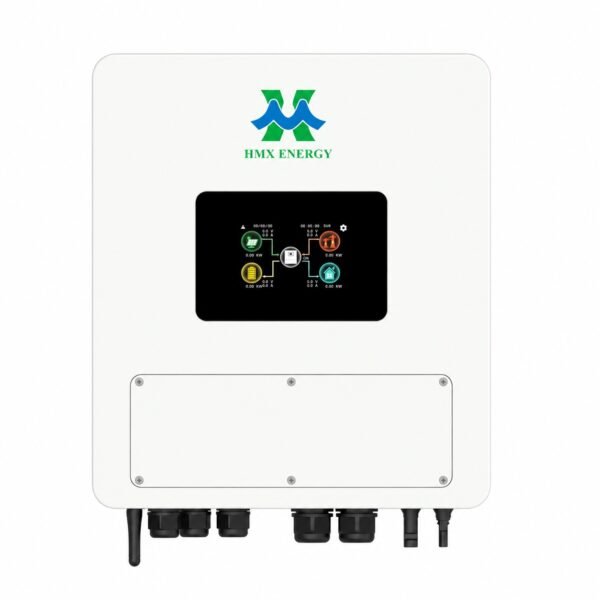

لوحة شاشة لمس ملونة
مراقبة فورية بديهية للألواح الكهروضوئية والبطارية والشبكة والأحمال.
وضع مزدوج: متصل بالشبكة وخارج الشبكة
الحفاظ على تشغيل الأحمال الحرجة أثناء انقطاع التيار الكهربائي.

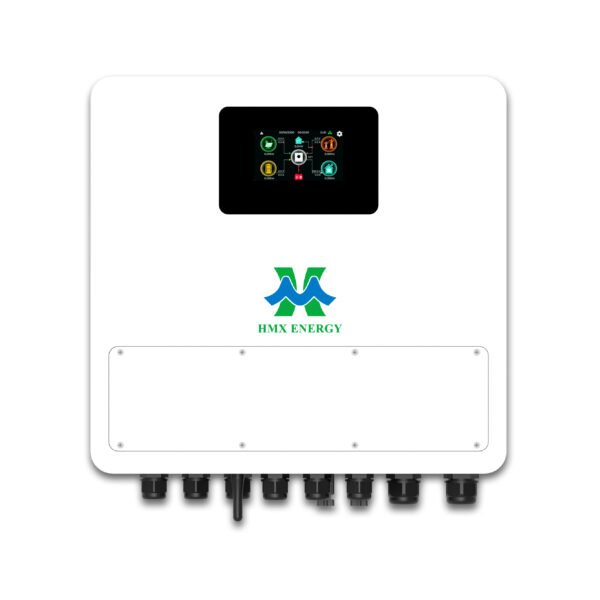

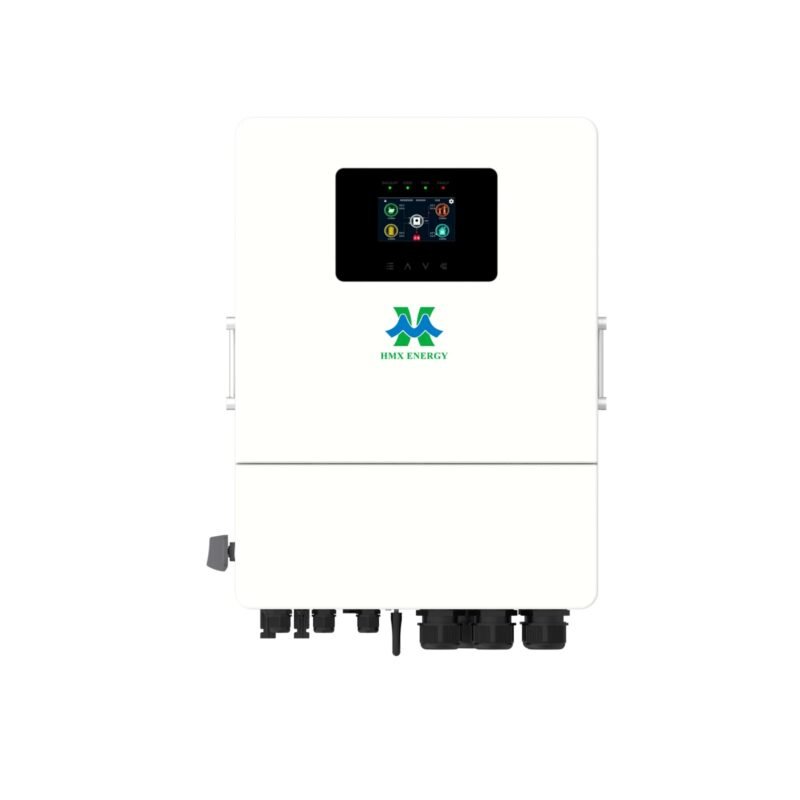

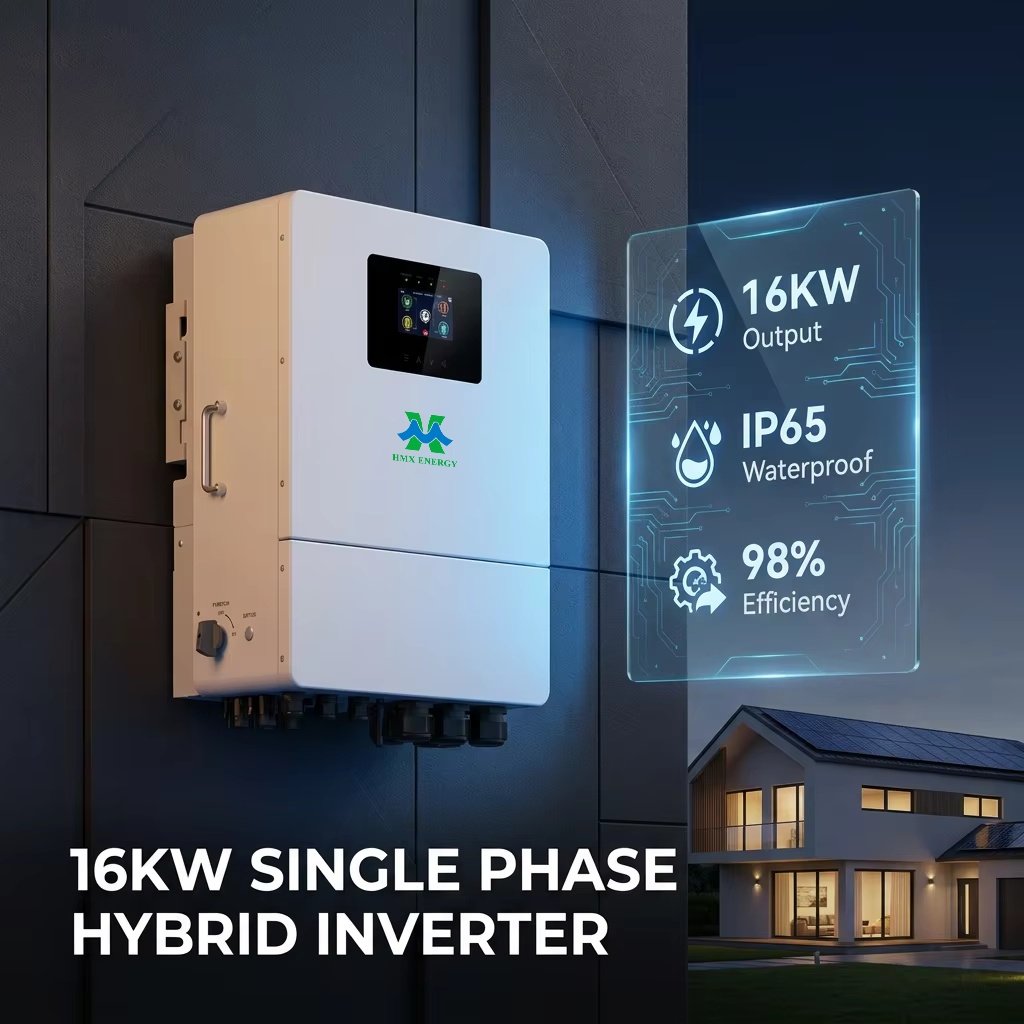

سلسلة MEGA أحادية الطور 16KW

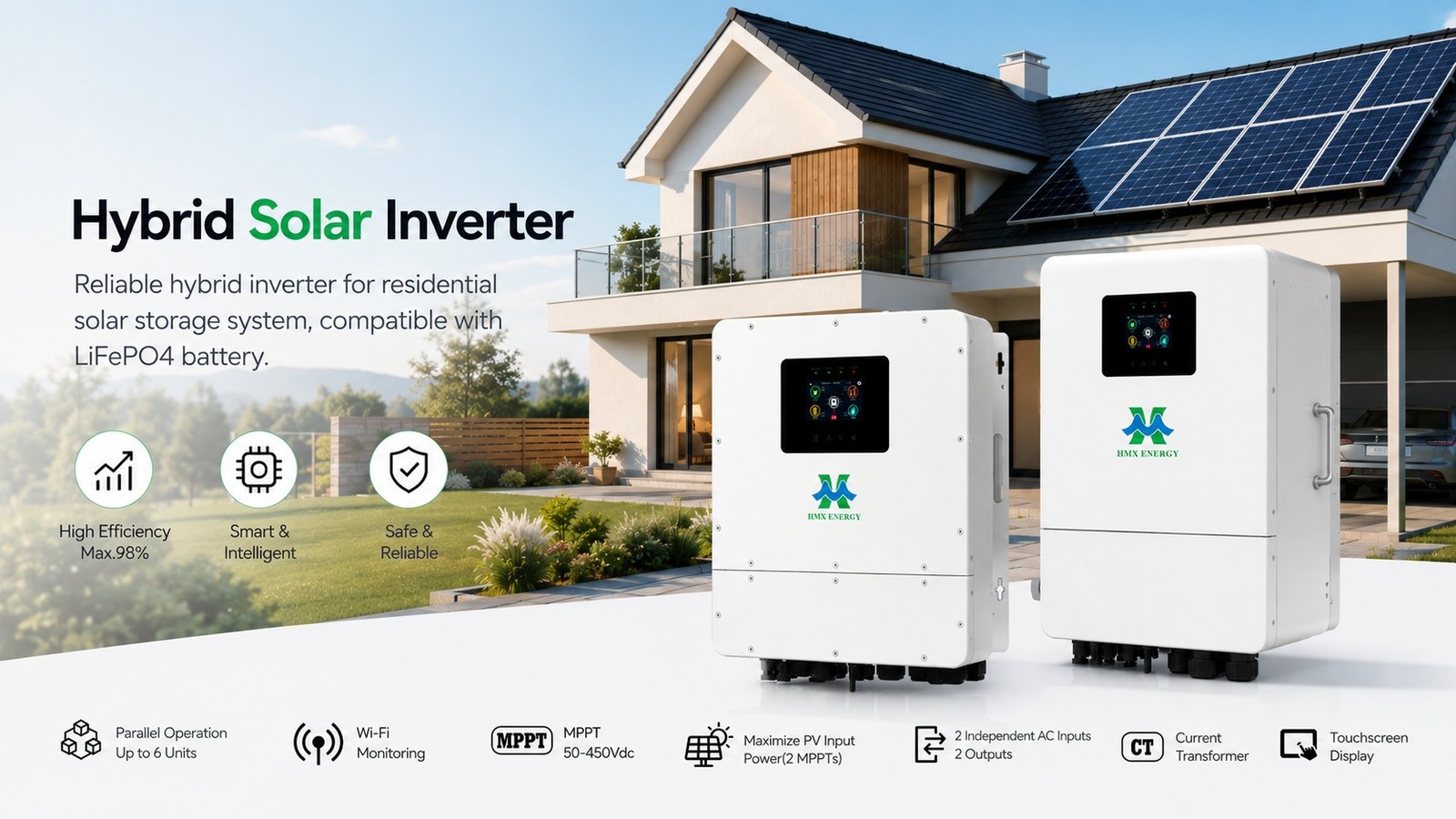

محول شمسي هجين عالي الأداء لأنظمة تخزين الطاقة الشمسية السكنية والتجارية الصغيرة. مقاومة للظروف الخارجية بمعيار IP65، 3 مداخل MPPT، حتى 6 وحدات على التوازي لحل طاقة قابل للتوسع.
يدعم التركيب الداخلي والخارجي، مناسب للبيئات الخارجية القاسية لمشاريع الطاقة الشمسية المنزلية.

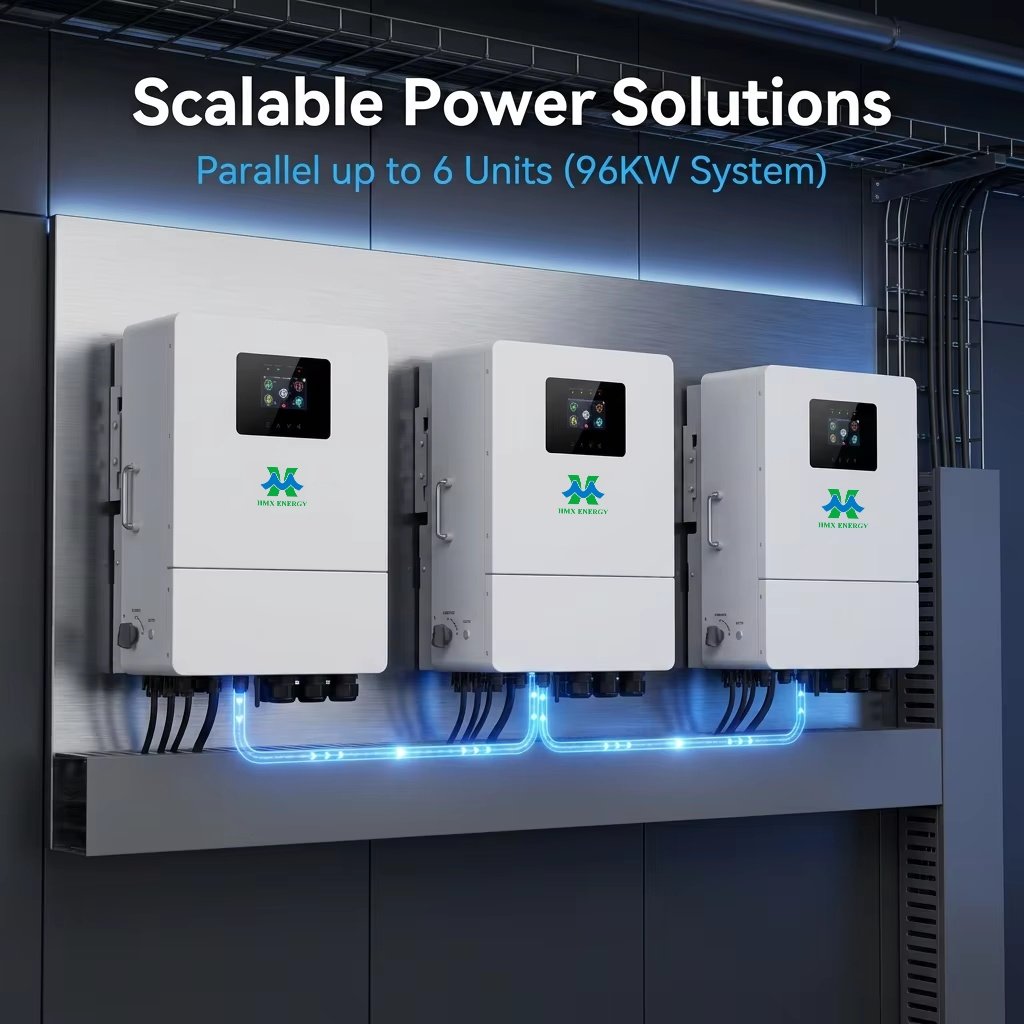

حتى 6 محولات تعمل على التوازي، لتوسيع إجمالي الطاقة حتى 96kW لتلبية الاحتياجات المنزلية والتجارية الأكبر.
نطاق جهد MPPT واسع 50-450VDC، أقصى طاقة إدخال للألواح الشمسية 21800W، استفادة عالية من الطاقة الشمسية.
ضوضاء التشغيل أقل من 42dB، تشغيل هادئ للمساحات السكنية، تبريد ذكي بالمروحة.

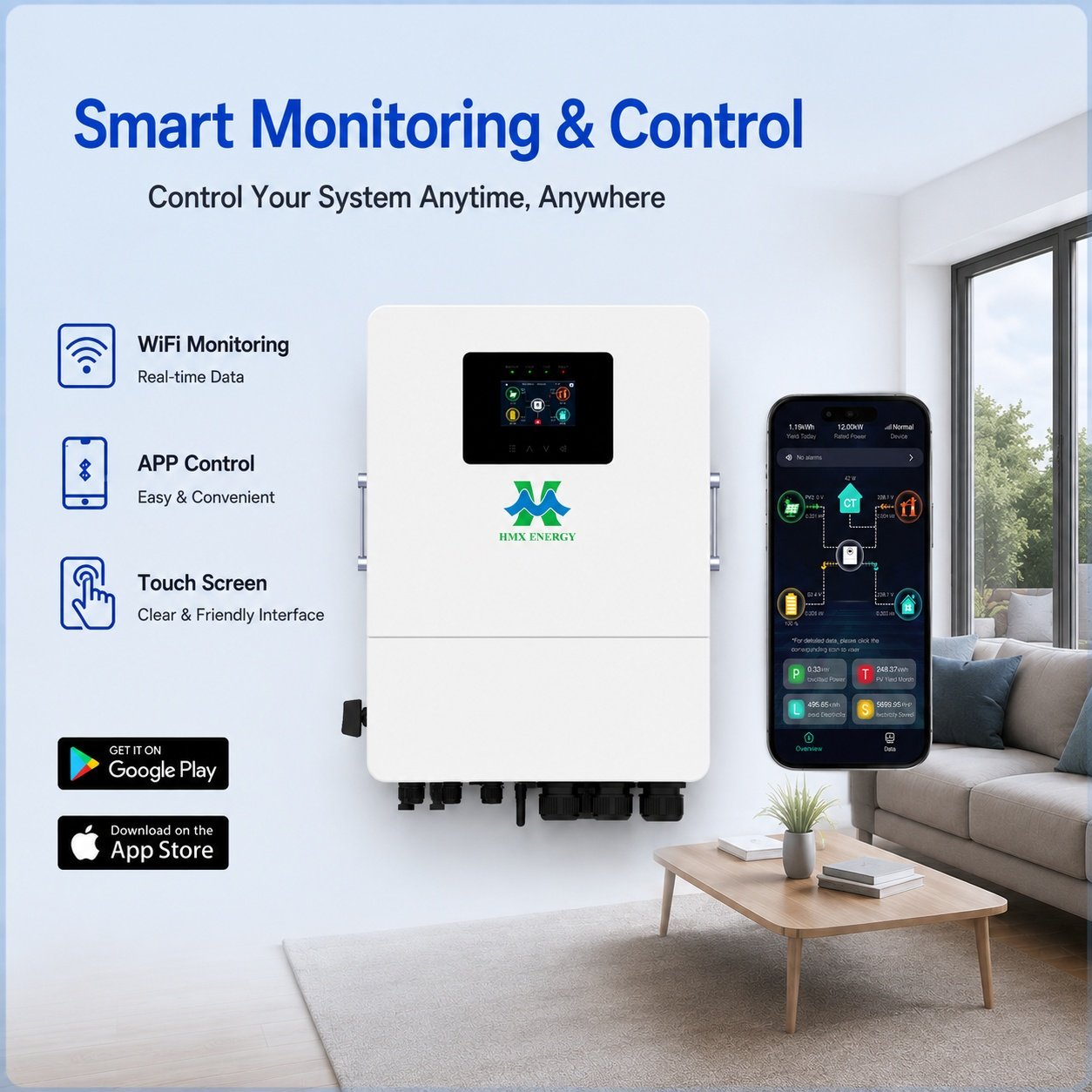

مخطط تدفق مرئي بديهي، مراقبة فورية لحالة الألواح الكهروضوئية والبطارية والشبكة وأحمال المنزل.
قدرة قوية على تحمل الحمل الزائد، خرج مستقر للتعامل مع أحمال الطاقة المفاجئة المنزلية.

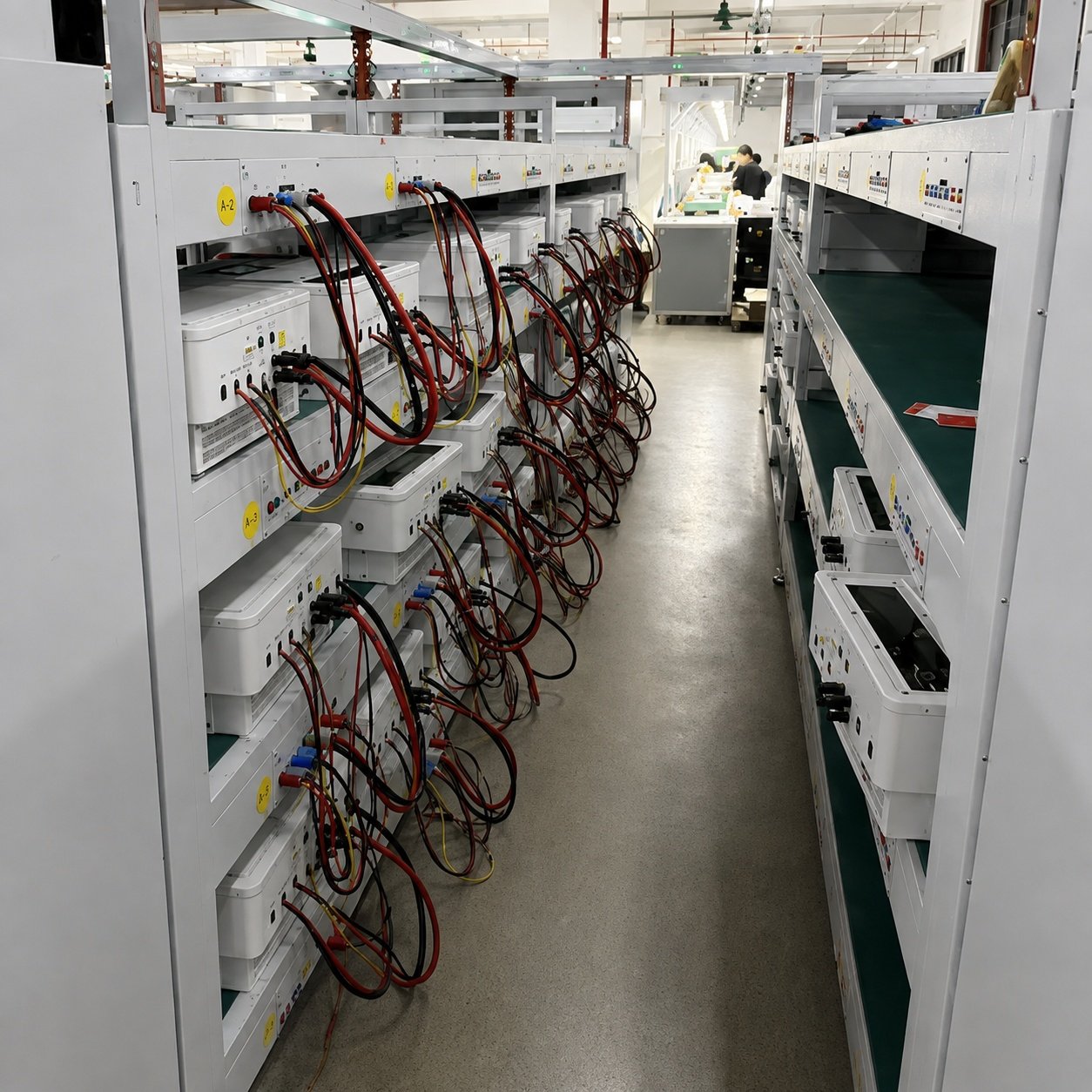

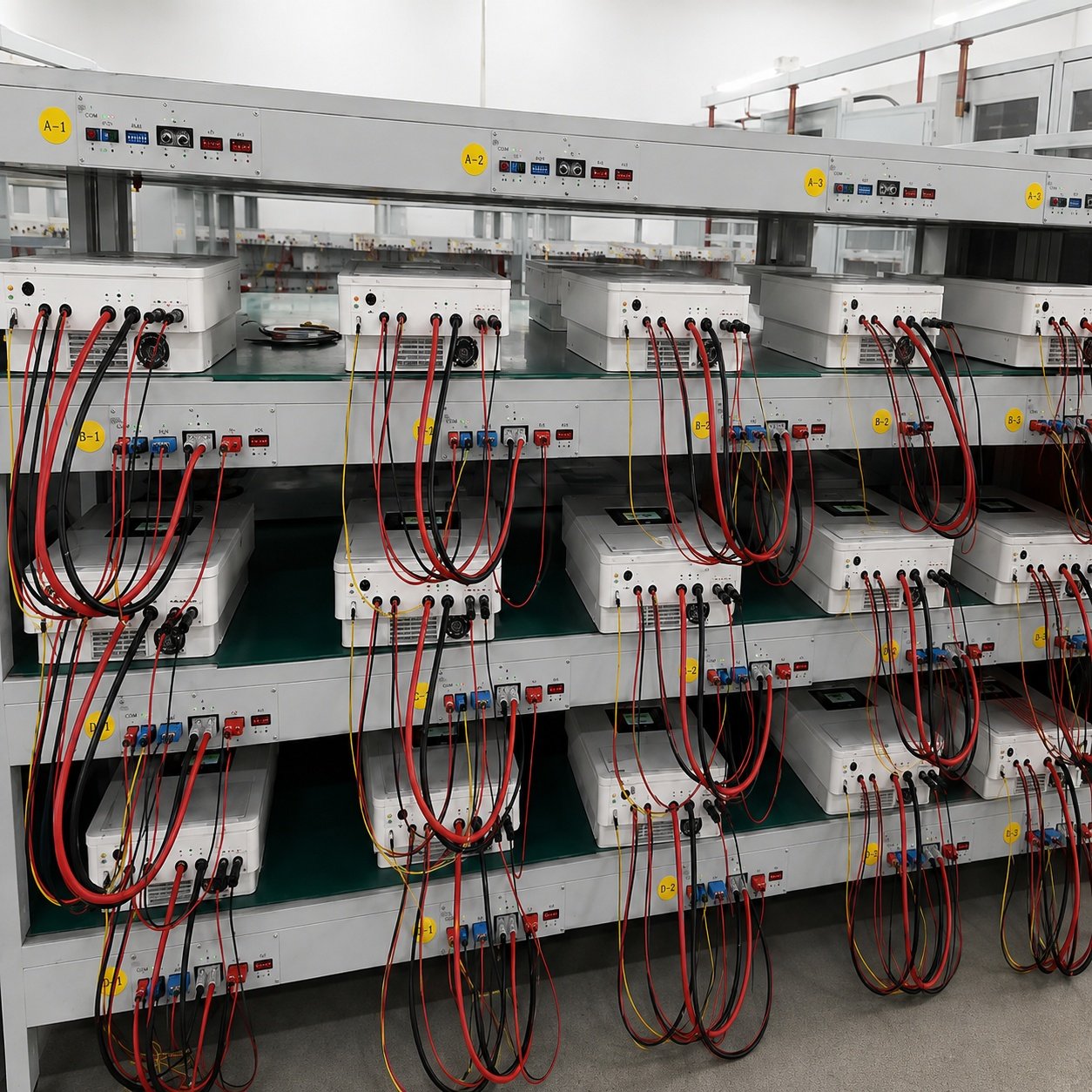

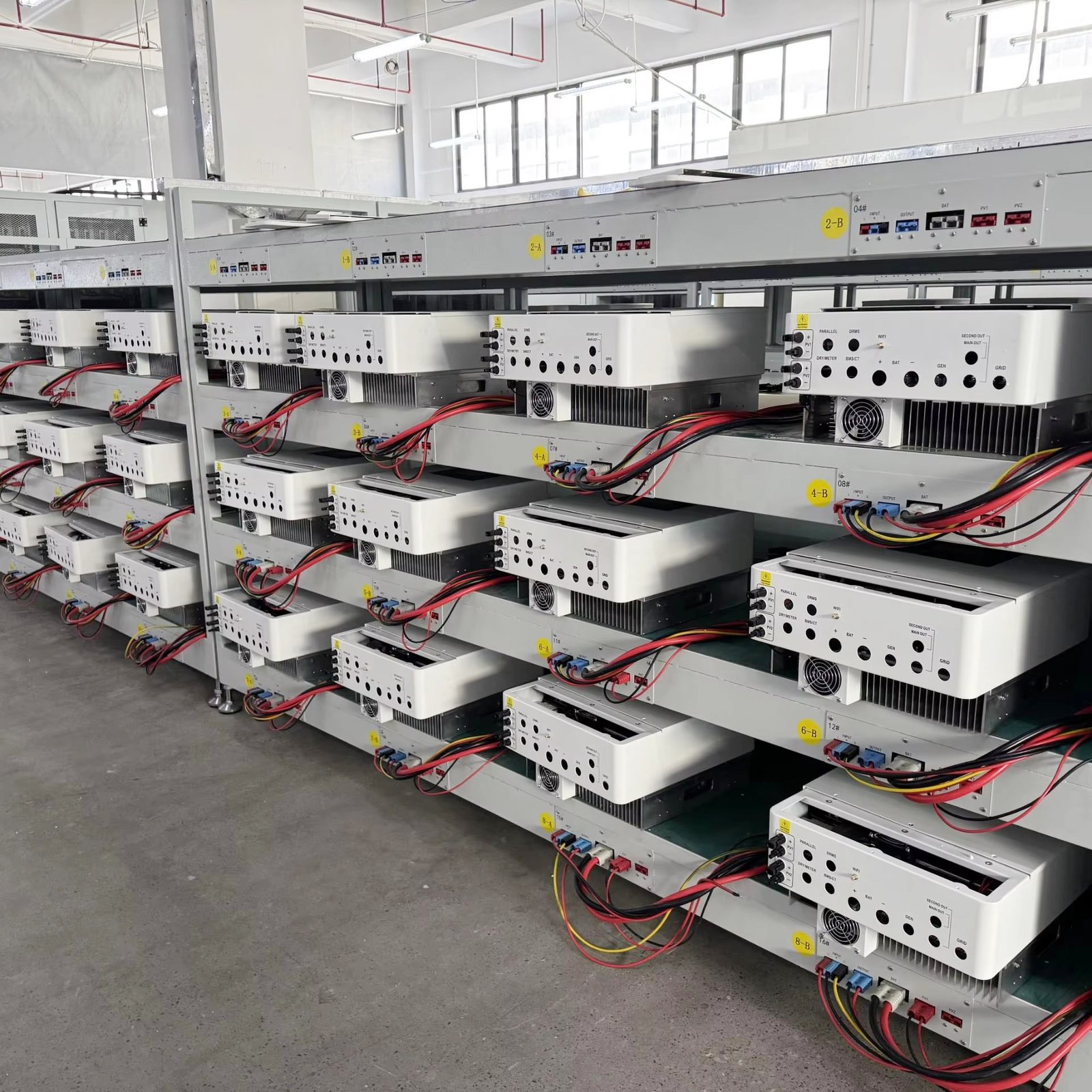

تخضع كل وحدة لاختبار تقادم صارم بالحمل الكامل قبل الشحن لضمان جودة مستقرة.
| المعلمة | المواصفات |
|---|---|
| الطراز | MEGA-16KW |
| الطور | طور واحد دخل / طور واحد خرج |
| أقصى قدرة دخل PV | 21800W |
| قدرة الإخراج المقدرة | 16000W |
| أقصى طاقة شحن | 14000W (56V) |
| التشغيل المتصل بالشبكة — الحد الأقصى لجهد التيار المستمر للألواح الكهروضوئية | 520 فولت تيار مستمر |
| التشغيل المتصل بالشبكة — جهد بدء التشغيل | 117 فولت تيار مستمر |
| التشغيل المتصل بالشبكة — نطاق جهد نقطة القدرة القصوى (MPPT) | 50 فولت تيار مستمر - 450 فولت تيار مستمر |
| التشغيل المتصل بالشبكة — متتبعات نقطة القدرة القصوى (MPPT) / الحد الأقصى لتيار الإدخال | 3 / 18A + 18A + 36A |
| خرج الشبكة (تيار متردد) — جهد الخرج الاسمي | 220/230/240 فولت تيار متردد |
| خرج الشبكة (تيار متردد) — نطاق جهد الخرج | 184-264.5 فولت تيار متردد أو 195.5-253 فولت تيار متردد (قابل للاختيار) |
| خرج الشبكة (تيار متردد) — تيار الخرج الاسمي | 69.6A |
| خرج الشبكة (تيار متردد) — معامل القدرة | >0.99 |
| الكفاءة — الحد الأقصى لكفاءة التحويل (تيار مستمر/تيار متردد) | 97% |
| التشغيل خارج الشبكة — جهد بدء تشغيل دخل التيار المتردد | 170 فولت تيار متردد - 280 فولت تيار متردد |
| التشغيل خارج الشبكة — نطاق جهد الإدخال المقبول | 90-280 فولت تيار متردد أو 170-280 فولت تيار متردد |
| التشغيل خارج الشبكة — نطاق التردد | 50 هرتز / 60 هرتز (استشعار تلقائي) |
| التشغيل خارج الشبكة — الحد الأقصى لتيار دخل التيار المتردد | 100A (تمرير مباشر) |
| التشغيل خارج الشبكة — الحد الأقصى لجهد التيار المستمر للألواح الكهروضوئية | 520 فولت تيار مستمر |
| التشغيل خارج الشبكة — نطاق جهد نقطة القدرة القصوى (MPPT) | 50 فولت تيار مستمر - 450 فولت تيار مستمر |
| التشغيل خارج الشبكة — متتبعات نقطة القدرة القصوى (MPPT) / الحد الأقصى لتيار الإدخال | 3 / 18A + 18A + 36A |
| خرج وضع البطارية (تيار متردد) — جهد الخرج الاسمي | 220/230/240 فولت تيار متردد |
| خرج وضع البطارية (تيار متردد) — شكل موجة الخرج | موجة جيبية نقية |
| خرج وضع البطارية (تيار متردد) — الكفاءة (تيار مستمر إلى تيار متردد) | 93% |
| التشغيل الهجين — الحد الأقصى لجهد التيار المستمر للألواح الكهروضوئية | 520 فولت تيار مستمر |
| التشغيل الهجين — جهد بدء التشغيل / التغذية الأولية | 90 فولت تيار مستمر / 120 فولت تيار مستمر |
| التشغيل الهجين — نطاق جهد نقطة القدرة القصوى (MPPT) | 50 فولت تيار مستمر - 450 فولت تيار مستمر |
| التشغيل الهجين — متتبعات نقطة القدرة القصوى (MPPT) / الحد الأقصى لتيار الإدخال | 3 / 18A + 18A + 36A |
| التشغيل الهجين — جهد الخرج الاسمي للشبكة | 220/230/240 فولت تيار متردد |
| التشغيل الهجين — نطاق جهد خرج الشبكة | 184-264.5 فولت تيار متردد أو 195.5-253 فولت تيار متردد أو 184-264.4 فولت تيار متردد (قابل للاختيار) |
| التشغيل الهجين — تيار الخرج الاسمي للشبكة | 69.6A |
| التشغيل الهجين — جهد بدء تشغيل دخل التيار المتردد | 170 فولت تيار متردد - 280 فولت تيار متردد |
| التشغيل الهجين — نطاق جهد دخل التيار المتردد | 90-280 فولت تيار متردد أو 170-280 فولت تيار متردد |
| التشغيل الهجين — الحد الأقصى لتيار دخل التيار المتردد | 100A (تمرير مباشر) |
| التشغيل الهجين — الجهد الاسمي لوضع البطارية | 220/230/240 فولت تيار متردد |
| التشغيل الهجين — كفاءة وضع البطارية | 93% |
| البطارية والشاحن — جهد التيار المستمر الاسمي | 48 فولت تيار مستمر |
| البطارية والشاحن — الحد الأقصى لتيار الشحن الشمسي | 250 أمبير |
| البطارية والشاحن — الحد الأقصى لتيار شحن التيار المتردد | 250 أمبير |
| البطارية والشاحن — الحد الأقصى لتيار الشحن | 250 أمبير |
| الفيزيائية — الأبعاد العمق × العرض × الارتفاع (مم) | 637.5 × 491 × 300.5 |
| الفيزيائية — الوزن الصافي (كجم) | 50 |
| الواجهة — وظيفة التوازي | 6 وحدات لإمداد أحادي الطور، 3 وحدات لإمداد ثلاثي الأطوار |
| الواجهة — منفذ الاتصال | RS485 / CAN / Wi-Fi / تلامس جاف |
| البيئة — الرطوبة | رطوبة نسبية من 5% إلى 95% (بدون تكاثف) |
| البيئة — درجة الحماية IP | IP65 |
| البيئة — درجة حرارة التشغيل | -10℃～50℃ |
| البيئة — درجة حرارة التخزين | -15℃～60℃ |
نعم. يدعم وضع العمل المتصل بالشبكة بدون بطارية. عندما لا تكون البطارية موصولة، تقوم الطاقة الكهروضوئية بتغذية الأحمال المحلية أولاً، ويتم إرجاع الطاقة الفائضة إلى الشبكة.
تم تصميمه لبطاريات LiFePO4 بقوة 48 فولت. يدعم بطاريات الليثيوم 48 فولت من طرف ثالث مع بروتوكول اتصال BMS متوافق. يُرجى تأكيد بروتوكول اتصال البطارية قبل الشراء.
الحد الأقصى للاتصال المتوازي هو 6 وحدات. بالنسبة لطراز 16kW، يمكن أن تصل الطاقة الإجمالية للنظام إلى 96kW للمشاريع السكنية الأكبر والتجارية الصغيرة.

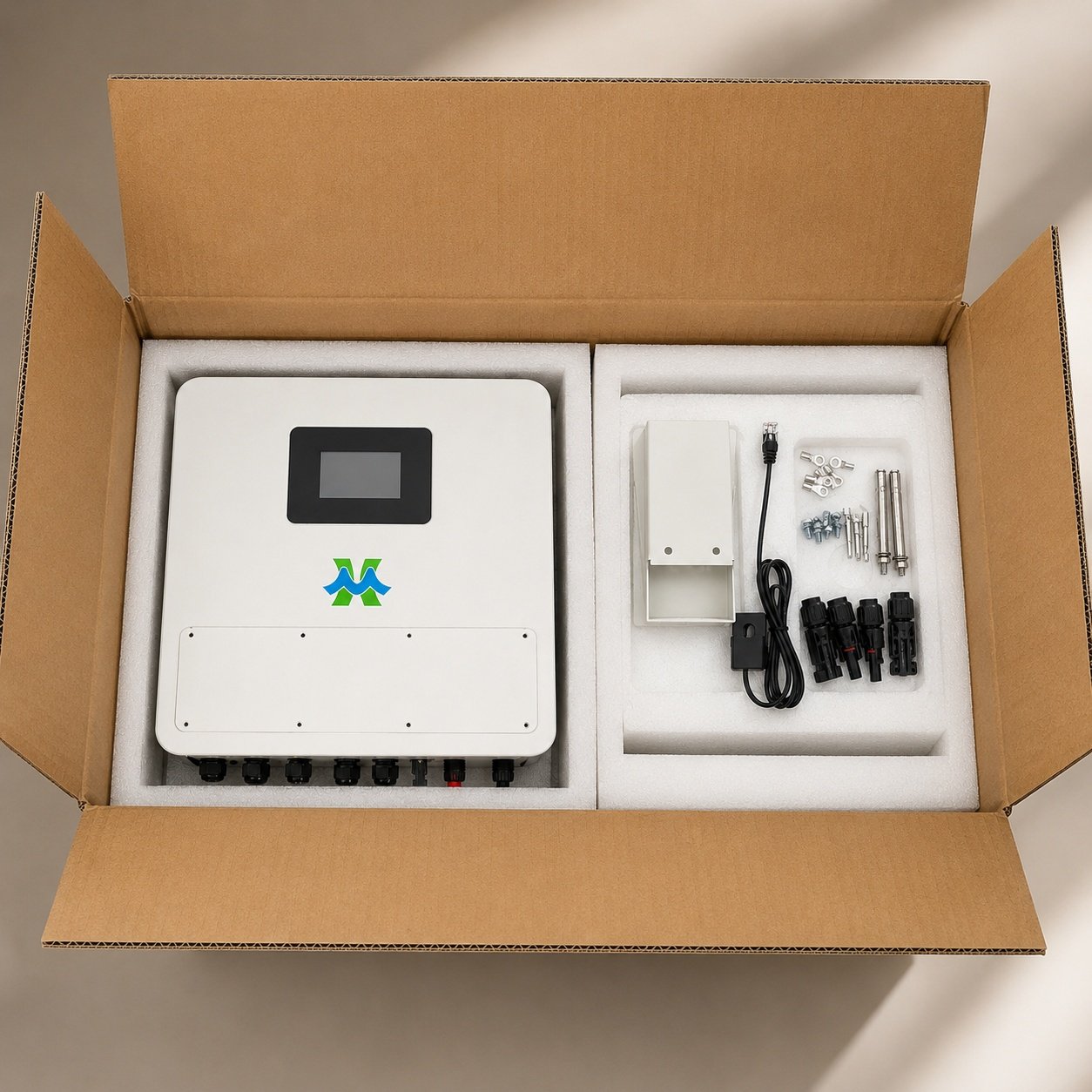

يتم تضمين وحدة WiFi في الحزمة القياسية.
ضمان المصنع القياسي لمدة 3 سنوات. تتوفر خيارات الضمان الممتد لطلبات المشاريع بالجملة.
